Axure RP9 [Axhub Charts]动态图表如何修改数据及配置

Axhub Charts图表元件库是基于Echarts Antv实现的一款Axure图表元件库。免费下载>> 很多新手朋友下载后不知道如何使用，本教程教大家如何修改数据和配置，快速上手。

Axhub Charts动态图表需要通过“概要”面板选中对应元件进行修改，如果“概要”面板默认未显示，可以通过顶部菜单的“视图—功能区—概要”中勾选显示，同时点击面板右上角的筛选图标选中“全部元件”。Axure9的“概要”面板默认显示在左侧“页面”面板旁边，可以拖动面板标题移动面板的位置。

第一步

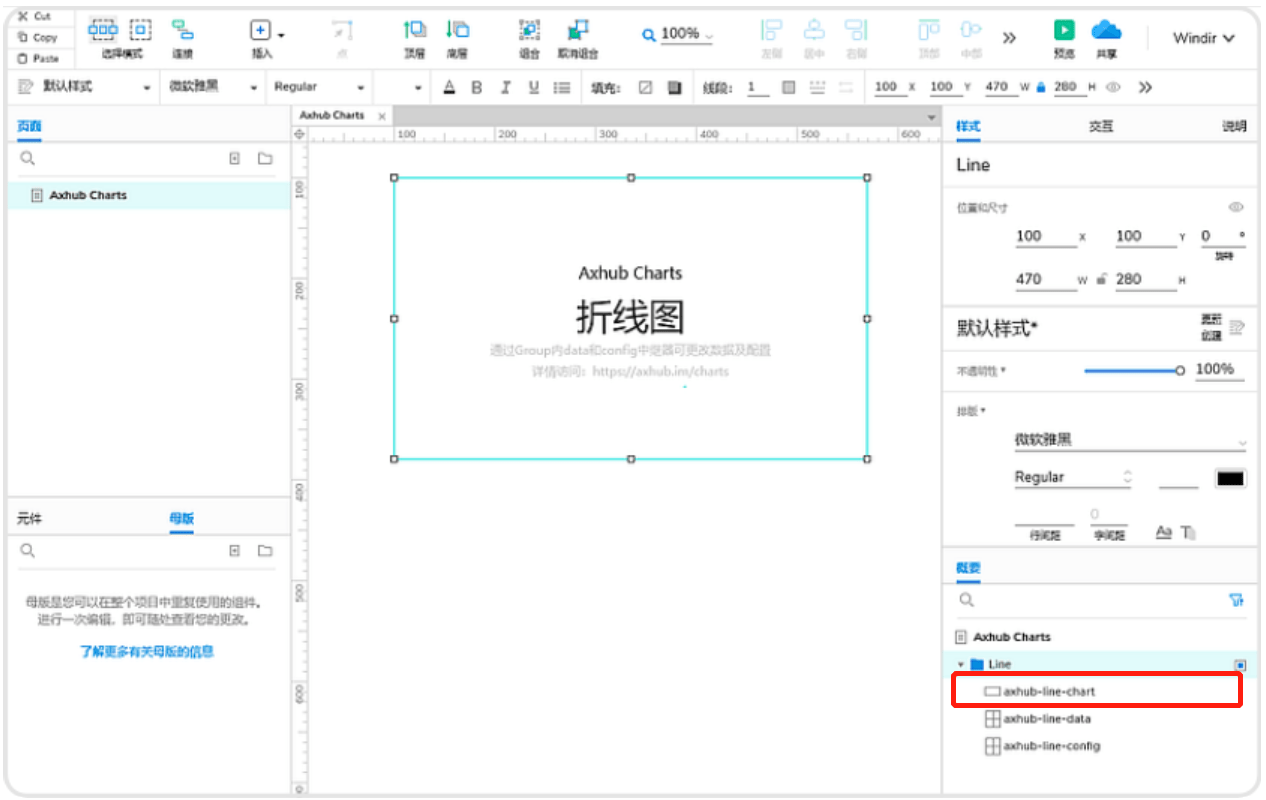

选中图表组件后在“概要”面板中可以看到由三个元件组合而成，选中对应元件进行修改。

第二步

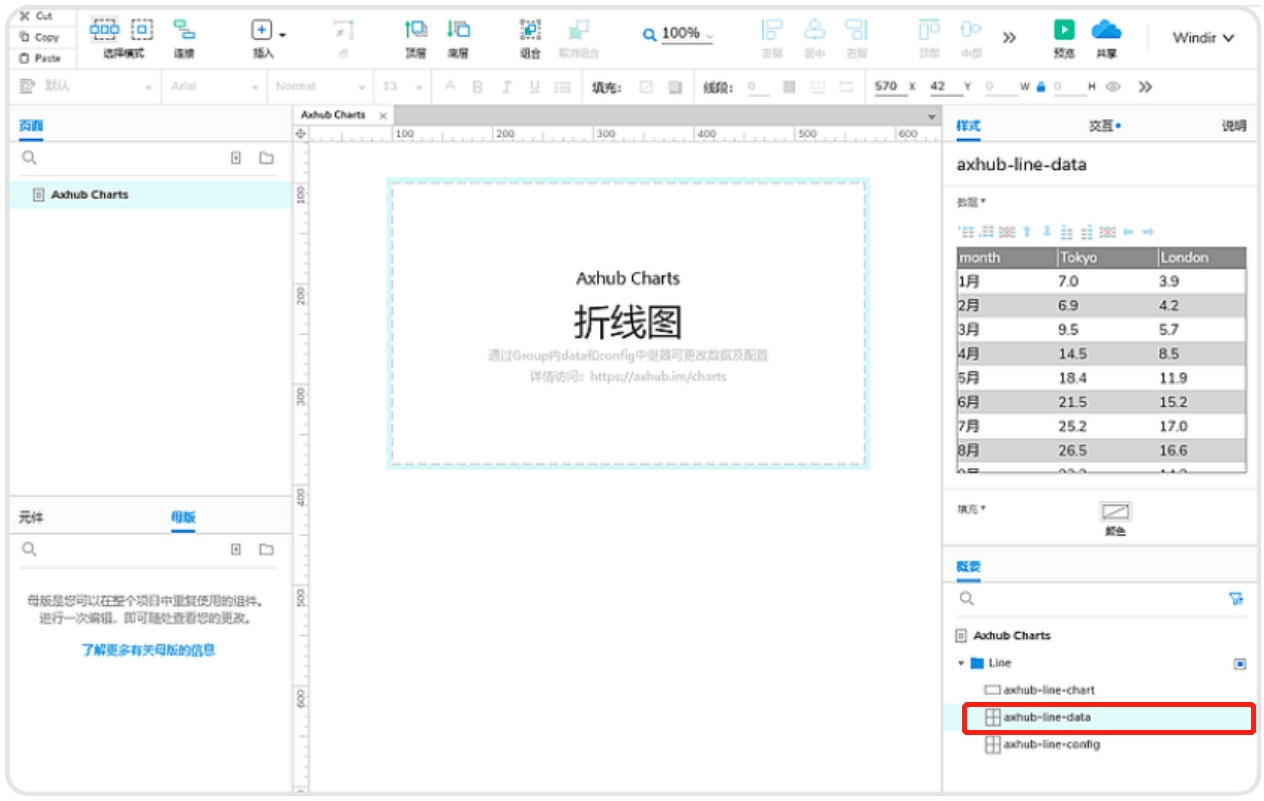

axhub-xxx-data中继器为数据项，如果要调整图表中的数据值可以选中后修改上面的数据值，可以根据需要添加数值列或行。

第三步

axhub-xxx-config中继器为配置项，如果要调整图表的样式或显示方式，可以修改其中的设置。不同图表元件的显示方式和设置有一些差异。

最后

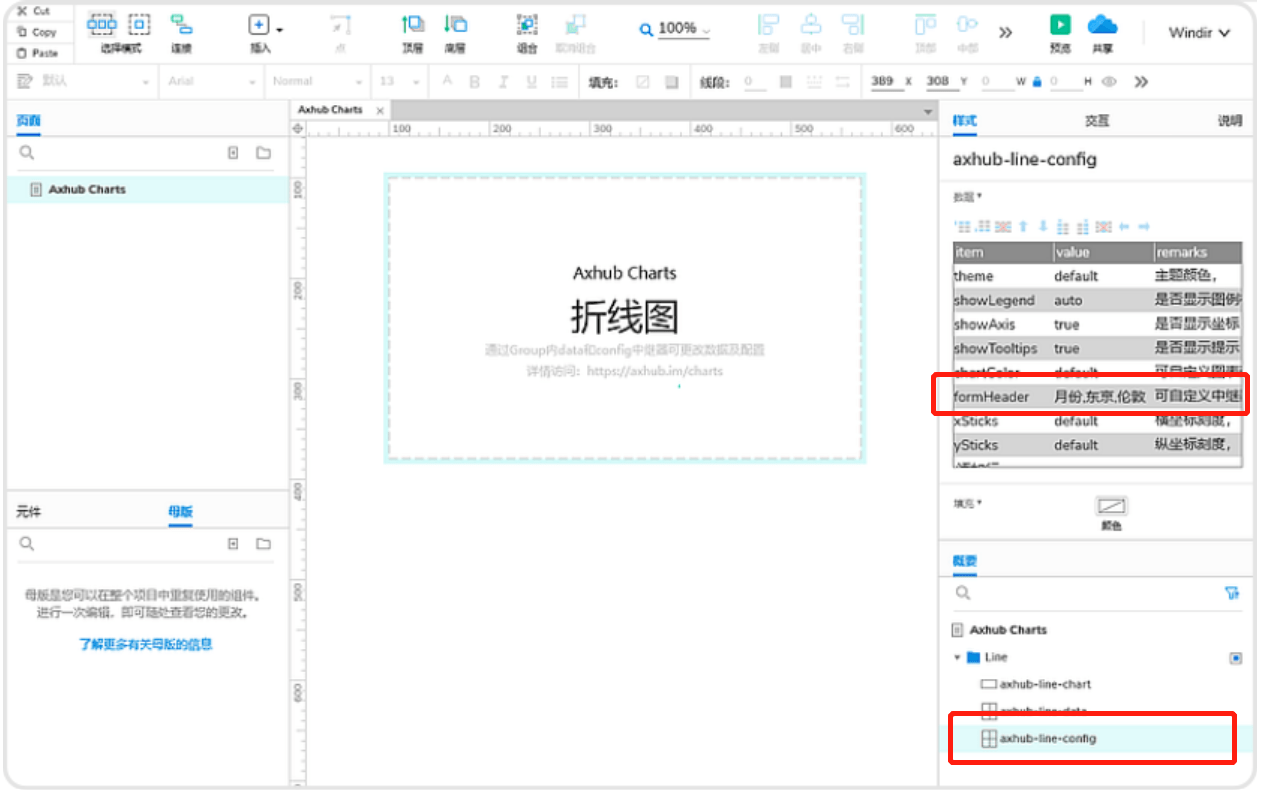

如果图表中对应项需要显示为中文，请修改中继器axhub-xxx-config中的formHeader属性，中文项用英文逗号隔开，每个中文项对应axhub-xxx-data中继器中的数据列。例如当前数据列有month、Tokyo、London，需要显示为中文在formHeader中输入“月份,东京,伦敦”即可。
